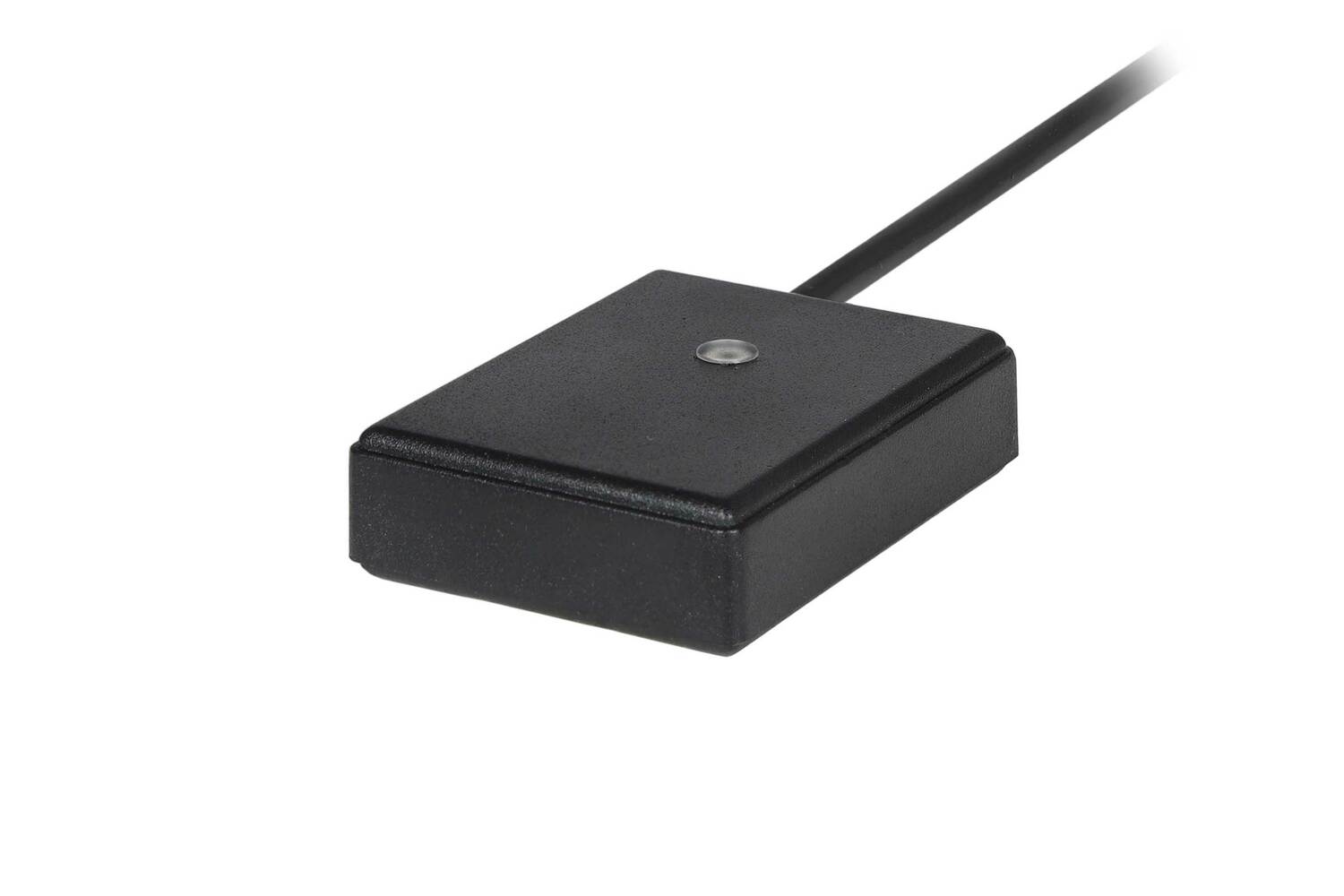

Leseeinheit mit bi-color LED und integriertem Summer zum Auslesen von RFID Tags nach dem ISO14443 Standard über die RS232 Schnittstelle. RFID Tags verfügen genauso wie iButtons über eine eindeutige Seriennummer. Die Übertragung der Seriennummer erfolgt hingegen kontaktlos.
Befindet sich ein RFID Transponder in unmittelbarer Nähe des Geräts, wird die Seriennummer ausgelesen und als ASCII String an die RS232 Schnittstelle des Host-Systems übermittelt. Die Umwandlung in eine DS1990 kompatible 1-Wire Seriennummer, wie es bei den 1-Wire RFID Leseeinheiten der Fall ist, wird bei diesem Gerät
nicht durchgeführt.
Die bi-color LED und der Summer sind intern mit dem Spannungswandler verbunden. Zur Ansteuerung der LEDs werden keine Vorwiderstände benötigt. Zum Aktivieren einer LED oder des Summers muss die entsprechende Ader mit Ground verbunden werden.
Der Summer erzeugt einen Signalton ähnlich dem Piepton einer Supermarktkasse.
Hinweis: Die Farbe des Anschlusskabels kann abweichen.
Features
- Auslesen der ID von RFID Tags nach dem ISO14443 Standard
- Übertragung an das Host-System über die RS232 Schnittstelle
- ~40 cm Anschlusskabel mit offenen Adernenden
- Kunststoffgehäuse mit integrierter bi-color LED und Summer
Anwendungen
- Zugangssysteme
- Zeit- und Anwesenheitskontrolle
- Kassensysteme
Adernbelegung
| Gelb | Stromversorgung (6,5 - 30 Volt DC) |
| Grau | Ground |
| Weiß | TX |
| Grün | grüne LED |
| Braun | rote LED |
| Pink | Buzzer (Summer) |
